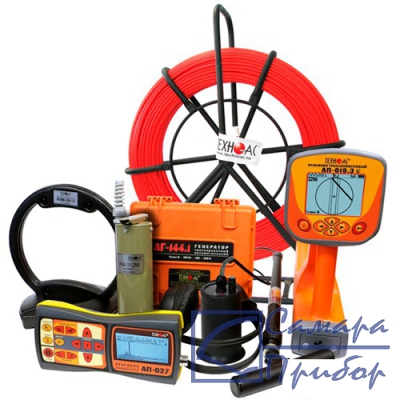

Фото Успех ТПТ-529КАЗ|
Новый прибор, цена с НДС:
654 120,00 руб.
|
Универсальный комплект Успех ТПТ-529КАЗ для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.
Трассотечеискатель Успех ТПТ-529КАЗ – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:
| Параметр | Значение | |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ГЕНЕРАТОРА АГ-144.1 | ||
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «» «SIN» «3част» «УДАР» | |
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | 220 330 140 | |
| Выходная мощность, Вт: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | От 7,5 до 120 От 45 до 180 От 18 до 72 | |
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный аккумуляторный комплект Сетевой блок питания | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,2 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 | |
| ПРИЕМНИК АП-027 | ||
| Параметр | Датчики | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный/ импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал)/ акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220 x 102 x 42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Параметр | Значение | |
| ПРИЕМНИК АП-019.3 | ||
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц | |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | |
| Диапазон частот «Радио» | 8…40 кГц | |
| Частота фильтра в режиме «Зонд» | 512 Гц | |
| Динамический диапазон входных сигналов | 120 дБ | |
| Количество встроенных датчиков | 4 | |
| Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) | 5 мкА на расстоянии 1 м | |
| Объем памяти модуля GPS | 2300 «точек» | |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 | |
| Управление чувствительностью (усилением сигнала) | Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты». | |
| Определение глубины залегания коммуникации | 0,01…9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» | |
| Точность определения глубины залегания | ±5% | |
| Измерение «сигнального» тока в коммуникации | 0,001….9,99А Автоматически в режиме «Трасса» | |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% | |
| Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов | При совместной работе с трассировочными генераторами («Импульсный» режим) | |
| Визуальная индикация | LCD дисплей, 320х240 пикс, LED подсветка | |
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления | |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок | |
| Источник питания | - 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank опция) | |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов | |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С | |
| Степень защиты корпуса | IP54 | |
| Габаритные размеры | 330х140х700 мм | |
| Масса | 2,45 кг | |
| ЭЛЕКТРОМАГНИТНЫЙ ДАТЧИК ЭМД-247 | ||
| Тип преобразователя | Резонансная ферритовая магнитная антенна | |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | |
| Тип питания | От приемника | |
| Коммутация резонанса | Принудительная (управляется приемником) | |
| АКУСТИЧЕСКИЙ ДАТЧИК АД-227 | ||
| Чувствительность, V/g | 5 | |
| Габаритные размеры прибора, не более, мм | 105x75 | |
| Масса, не более, кг | 1,2 | |
| ИНДУКЦИОННАЯ АНТЕННА ИЭМ-301.3 | ||
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 | |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | |
| Тип корпуса | пластмассовый, герметичный | |
| МЕХАНИЗМ УДАРНЫЙ УМ-112М | ||
| Рабочее положение крепления ударного механизма на трубу: Допустимое Оптимальное для максимальной дальности трассировки | любое верхнее | |
| Длина соединительного кабеля, не менее, м | 5 | |
| Диаметр исследуемой трубы, мм | от 50 | |
| Габаритные размеры, не более, мм | 90 х 200 | |
| Масса комплекта, не более, кг | 3 | |
| № | Наименование | Количество |
| 1 | Генератор АГ-144.1 | 1 |
| 2 | Приемник АП-027 | 1 |
| 3 | Приемник АП-019.3 | 1 |
| 4 | Электромагнитный датчик ЭМД-247 | 1 |
| 5 | Комплект акустического датчика АД-247 | 1 |
| 6 | Индукционная антенна ИЭМ-301.3 | 1 |
| 7 | Ударный механизм УМ-112 | 1 |
| 8 | Комплект внутритрубного генератора МАГ-05/20/40/80/100 (цена зависит от длины проталкивающего устройства) | 1 |
| 9 | Головные телефоны | 1 |
| 10 | Комплект кабелей | 1 |
| 11 | Зарядное устройство | 1 |
| 12 | Сумка | 1 |
