Успех АТГ-425.15Э кабелетрассодефектопоисковый комплект

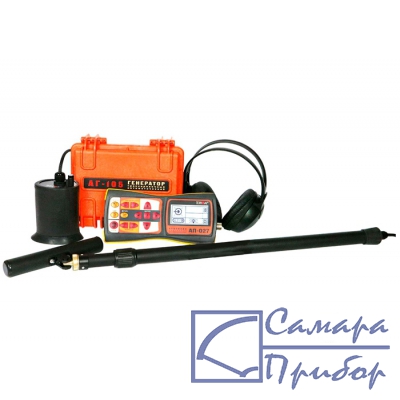

кабелетрассодефектопоисковый комплект Успех АТГ-425.15ЭФото Успех АТГ-425.15Э
Новый прибор, цена с НДС:
226 320,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Екатеринбурге: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Екатеринбург и в другие города России
Варианты обозначения: Успех АТГ-425.15Э

Назначение:

  • Поиск кабеля пассивным методом.
  • Определения мест повреждения кабеля акустическим и электомагнитным способом.
  • Проведения работ по поиску скрытой проводки.
  • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
  • Обследования участков местности перед проведением земляных работ.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.
  • Контроль изоляции защитных покрытий.

Рекомендуемые области применения:

  • Электроэнергетика

Особенности:

  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Технические характеристики генератора АГ-105:

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимыВстроенная передающая антенна «LC»
Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1Гц
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
3 - при частоте 32768Гц «33»
Заданный для автоматического согласования, ≥0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥32 - в двухчастотном режиме модуляции «2F»
40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания7…15 В
Батарейный комплект «тип С×8»8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки)Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей)При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерацииПропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкойАвтоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации«Контактное» подключение с «возвратом тока через землю»
«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
«Бесконтактное» подключение с применением внешней передающей антенны «АН»
«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощностиТехнология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм216х180х105 мм
Вес, кг2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации-30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпусаIP65 (при закрытой крышке корпуса - кейса)

Технические характеристики приемника АП-027:

ПараметрыДатчики
ЭМД / ДКИ / ДОДК / КИАД
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Вид принимаемого сигналаВыбирается оператором как «непрерывный / импульсный»Выбирается оператором как «непрерывный сигнал / импульсный сигнал»
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8192Гц/33кГц.Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)0,05…2,00 кГц0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB
Визуальная индикацияЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ.-
Встроенный излучатель - синтезированный звук ЧМ.
ПитаниеНапряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее20 часов
Допустимый диапазон температур окружающей среды при эксплуатации-20ºС…+50ºС
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220x102x42 (мм)
Масса электронного блока, не более0,46 кг

Акустический датчик "АД-227"

ПараметрЗначение
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Масса, не более, кг1,2

Электромагнитный датчик "ЭМД-247"

ПараметрЗначение
Тип преобразователяРезонансная ферритовая магнитная антенна
Частота резонанса, Гц8192, 1024, 512 Гц
Тип питанияОт приемника
Коммутация резонансаПринудительная (управляется приемником)

Комплект поставки Успех АТГ-425.15Э

НаименованиеКоличество
Генератор "АГ-105"1
Головные телефоны1
Датчик акустический "АД-227"1
Приемник "АП-027"1
Провода соединительные1
Сумка1
Электромагнитный датчик "ЭМД-247"1

Дополнительная комплектация Успех АТГ-425.15Э

  • ДКИ-117, датчик контроля качества изоляции
  • ДОДК-117, датчик определитель дефектов коммуникаций
  • КИ-110/80, клещи индукционные, диаметр 80мм
  • КИ-110/125, клещи индукционные, диаметр 125мм
  • КИ-110/50, клещи индукционные, диаметр 50мм
  • ДКИ-127, датчик контроля качества изоляции

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
