УПТВ-3-10 кл.т. 0,1 установка поверочная трехфазная высоковольтная

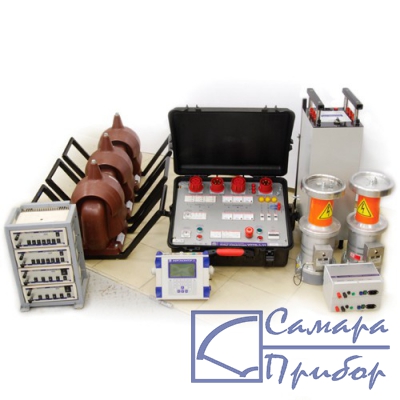

установка поверочная трехфазная высоковольтная УПТВ-3-10 кл.т. 0,1Фото УПТВ-3-10 кл.т. 0,1
Новый прибор, цена с НДС:
3 540 000,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Екатеринбурге: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Екатеринбург и в другие города России
Варианты обозначения: УПТВ-310, УПТВ3-10, УПТВ310, УПТВ 3-10, УПТВ-3 10, УПТВ 3 10, egnd-3-10, egnd 3 10

Описание установки поверочной трехфазной высоковольтная УПТВ-3-10:

Установка УПТВ-3-10 выполнена в виде отдельных элементов (устройств), соединяемых между собой кабелями (силовыми, измерительными, управления и высоковольтными). Установка обеспечивает формирование напряжений трехфазной цепи переменного тока. Установка УПТВ-3-10 поставляется в двух исполнениях: класс точности 0,05 и класс точности 0,1.

Особенности установки поверочной трехфазной высоковольтная УПТВ-3-10:

  • Поверка измерительных трансформаторов напряжения на месте эксплуатации;
  • Поверка 3-х фазных ТН типа НАМИТ, НАМИ;
  • Не требуются дополнительные приборы для контроля условий поверки.

Назначение установки поверочной трехфазной высоковольтная УПТВ-3-10:

  • Для первичной и периодической поверки на местах эксплуатации трехфазных и однофазных заземляемых и незаземляемых измерительных трансформаторов напряжения промышленной частоты 50 Гц ( ТН ) классов точности 0,2 и менее точных с номинальными первичными напряжениями от 6/√ 3 до 35 кВ при нагрузках , нормированных ГОСТ, и при реальных нагрузках на узле учета;
  • Проверки правильности чередования фаз в трехфазных электрических сетях;
  • Для измерения мощности нагрузки ТН.

Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.

Технические характеристики установки поверочной трехфазной высоковольтная УПТВ-3-10 кл.т. 0,1:

ПараметрЗначение
Номинальные значения напряжения, кВ6/
Класс точности0,1
Диапазон измерения первичного напряжения при поверке ТН, кВОт 2,8 до 12,0
Диапазон вторичного напряжения при поверке ТН, ВОт 46 до 120
Пределы основных допускаемых погрешностей установки при поверке ТН:
f, %
- угловая, u, мин
где fT — предел допускаемой погрешности ПВЕ-10 по напряжению;
fЭМu — предел допускаемой погрешности по напряжению прибора Энергомонитор 3.3Т1 при поверке ТН: абсолютная ± (0,02 + 0,02|fU|) % (fU — погрешность ТН);
Tu — предел допускаемой угловой погрешности ПВЕ-10;
Эмu — предел допускаемой угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТН: абсолютная ±(1,0 + 0,1|U|) мин (U — погрешность ТН)
Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТНСоответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3 Т1
Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, %2
Значение нестабильности напряжения на выходе установки, %, не более1 — за время не более 1 мин;
3 — за время более 1 мин
Значение потребляемой мощности, ВА, не более2000
Значение мощности нагрузки, ВА1000 (Суммарная по 3-м фазам)
Рабочая температура окружающего воздухаОт плюс 5 до плюс 35 °С
Рабочая относительная влажностьДо 90 % при температуре плюс 30 °С
Рабочее атмосферное давление70–106,7 кПа (537–800 мм рт. ст.)
Рабочаее напряжение питающей сети(380 ± 19) В с частотой (50 ± 0,5) Гц
Потребляемая мощность от сети питанияНе более 2 кВА
Среднее время наработки на отказ, ТоНе менее 8000 часов
Средний срок службы установки, ТслНе менее 6 лет

Комплект поставки УПТВ-3-10 кл.т. 0,1

НаименованиеКоличество
1Прибор Энергомонитор 3.3Т1-С (прибор сравнения) для поверки трансформаторов напряжения1
2Преобразователь напряжения высоковольтный емкостной ПВЕ-10-2, кл.т. 0,11
3Нагрузочный ТН типа ОЛ3
4ЛАТР трехфазный1
5Магазин нагрузок 100/1
6Магазин нагрузок 100В, 80ВА3
7Пульт управления УПТВ-3-101
8Кабели и вспомогательное оборудование1
9Программно-аппаратное обеспечение: портативный компьютер (ноутбук) с программным обеспечением, принтер1
10Свидетельство о поверке на комплект оборудования (ЛВМ «МЭ-Аудит»)1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
