UDG105/4 универсальный DDS-генератор сигналов

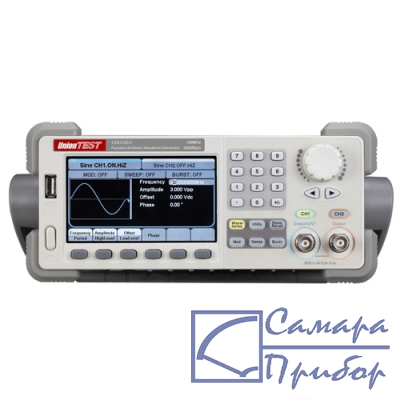

универсальный DDS-генератор сигналов UDG105/4Фото UDG105/4
Новый прибор, цена с НДС:
105 336,00 руб.
Производитель: UnionTEST
Госреестр РФ: не внесен
Статус: производится
Наличие в Екатеринбурге: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Екатеринбург и в другие города России
Варианты обозначения: UDG 105/4

Описание универсального DDS-генератора сигналов UDG105/4:

Использование в генераторах серии UDG105 технологии прямого цифрового синтеза (DDS) позволяет получать устойчивый, точный и чистый сигнал с низким уровнем искажений. Превосходные технические характеристики, простота управления и широкий набор функций делают эти приборы превосходным решением обеспечения ваших задач в настоящее время и в будущем.

Генераторы серии UDG105 имеют простую и понятную переднюю панель. Дружественный интерфейс и продуманное расположение органов управления на передней панели, разнообразие коммутационных разъемов, графический интерфейс позволят исключительно быстро обучить оператора умелому обращению с прибором. Режимы модуляции AM, DSB-AM, FM, PM, ASK, FSK и PWM позволят получить модулированный сигнал без помощи дополнительного модулирующего источника. Кроме того, прибор имеет порт USB в стандартном комплекте поставки, возможна поставка прибора с адаптером для порта GPIB. Дистанционное управление осуществляется командами стандарта SCPI.

Особенности универсального DDS-генератора сигналов UDG105/4:

  • Технология прямого цифрового синтеза (DDS) обеспечивает устойчивый, точный и чистый выходной сигнал с низким уровнем искажений;
  • Цветной TFT ЖК-дисплей 4.3 дюйма;
  • Частота дискретизации – 500 МГц, вертикальное разрешение – 14 бит;
  • Частотные характеристики:
    • синусоидальный сигнал: от 1 мкГн до максимальной частоты 160 МГц;
    • прямоугольный сигнал: от 1 мкГн до максимальной частоты 50 МГц;
    • пилообразный/треугольный сигнал: от 1 м кГн до максимальной частоты 4 МГц;
    • импульсный сигнал: от 1 мкГн до максимальной частоты 40 МГц;
    • белый шум: полоса 100 МГц (-3 дБ);
    • сигнал произвольной формы: от 1 мкГн до максимальной частоты 40 МГц;
  • 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шум;
  • Разнообразие видов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, ASK, FSK и PWM;
  • Функции свип-генератора и генерации пачки;
  • Разнообразие входов/выходов: выход основного сигнала, вход внешнего модулирующего сигнала, вход внешнего опорного сигнала 10 МГц, вход внешнего сигнала запуска, выход сигнала синхронизации;
  • Поддержка внешнего USB флеш-накопителя;
  • Возможность обновления прошивки программного обеспечения генератора с внешнего USB флеш-накопителя;
  • Возможность получения на выходе прибора сигнала произвольной формы до 512 тыс. точек с использованием внутренней памяти генератора, позволяя восстанавливать или моделировать сигнал с формой любой сложности;
  • Дистанционное управление генератором через порт USB;
  • Разнообразие интерфейсов: USB-хост и USB-прибор, GPIB (IEEE-488) (опция).

Технические характеристики универсального DDS-генератора сигналов UDG105/4:

ПараметрЗначение
UDG105/2UDG105/3UDG105/4
Максимальная частота80 МГц120 МГц160 МГц
Число выходных каналов2
Частота дискретизации500 МГц (500 МВыб/с)
Максимальная глубина памяти16К, 512К
Встроенный частотомерДа
Длина сигнала произвольной формыканал CH1: 16 тыс. точек,
канал CH2: 512 тыс. точек
Разрешение по частоте1 мкГц
Вертикальное разрешение14 бит
Генерируемые формы сигналовСинусоидальный, прямоугольный, пилообразный/треугольный, импульсный, белый шум, DC, набор встроенных сигналов произвольной формы.
МодуляцияAM, DSB-AM, FM, PM, FSK, ASK, PWM, свип-генератор, генерация пачки
Частотомердиапазон измеряемой частоты: 100 мГц~200 МГц
Стандартные интерфейсыUSB-хост, USB-прибор
Интерфейс (опция)адаптер USB-GPIB(IEEE-488), LAN
Частотные характеристики
Синусоидальный сигнал1 мкГц~80 МГц1 мкГц~120 МГц1 мкГц~160 МГц
Прямоугольный сигнал1 мкГц~30 МГц1 мкГц~40 МГц1 мкГц~50 МГц
Импульсный сигнал1 мкГц~20 МГц1 мкГц~30 МГц1 мкГц~40 МГц
Пилообразный сигнал1 мкГц~2 МГц1 мкГц~3 МГц1 мкГц~4 МГц
Белый шум100 МГц (-3 дБ)100 МГц (-3 дБ)100 МГц (-3 дБ)
Сигнал произвольной формы1 мкГц~20 МГц1 мкГц~30 МГц1 мкГц~40 МГц
Разрешение1 мкГц
Погрешность±2 млн-1 (1 год после калибровки) при температуре 0~55 °C
Качество сигнала синус
Нелинейные искаженияCH1/CH2
Постоянный ток ~1 МГцМеньше –54 дБн
1 ~ 10 МГцМеньше –46 дБн
10 ~ 100 МГцМеньше –36 дБн
100 ~ 160 МГцМеньше –30 дБн
Коэффициент гармоникМеньше 0.2 % (постоянный ток~20 кГц, 1 Вразмах)
Побочный сигнал (негармонический)Меньше –70 дБн (постоянный ток~1 МГц);
меньше –70 дБн + 6 дБ/[спектральная фаза] (1~10 МГц)
Фазовый шум (типовое)Не больше –116 дБн/Гц, при девиации 100 кГц
Прямоугольный сигнал
Длительность фронта/срезаМеньше 8 нс (по уровням 10~90 %)
Выброс на фронте/среземеньше 3 % (типовое, 1 кГц, 1 Вразмах)
Коэффициент заполнения1 мкГц~10 МГц - 20 ~ 80 %;
свыше 10 ~ 40 МГц - 40 ~ 60 %;
свыше 40 ~ 50 МГц - 50 %
Несимметрия (для меандра)1 % периода + 5 нс (типовое, 1 кГц, 1 Вразмах)
Отклонение фазы100 пс (типовое)
Пилообразный/треугольный сигнал
ЛинейностьМеньше 0.1 % амплитуды (типовое, 1 кГц, 1 Вразмах, симметрия 100 %)
Симметрияот 0 до 100 %
Импульсный сигнал
Период импульсовОт 25 нс до 1000000 с
Длительность импульсаОт 12 нс
Коэффициент заполненияОт 0,0001 до 99.9999 %
Длительность фронта/среза (по уровням 10~90 %)От 6 нс до 6 с, разрешение 100 пс
Выброс на фронте/среземеньше 3 %
Отклонение фазы100 пс (типовое)
Сигнал произвольной формы
Выходной каналCH1;CH2
Количество точек сигнала16'000 (CH1); 512'000 (CH2)
Вертикальное разрешение14 бит
Частота дискретизации500 МГц
Минимальная длительность фронта / среза10 нс (типовое)
Отклонение фазы2 нс (типовое)
Выходные характеристики
Амплитуда (50 Ом)1 мВразмах~10 Вразмах (до 40 МГц);
1 мВразмах~5 Вразмах (40~100 МГц);
1 мВразмах~2.5 Вразмах (100~130 МГц);
1 мВразмах~1.5 Вразмах (130~160 МГц)
Погрешность (100 кГц, синус)±[1 % (установленного значения) + 1 мВразмах]
Неравномерность амплитудной характеристики (типовое, относительно 100 кГц, синус, 1 Вразмах)не больше 0.1 дБ (до 40 МГц);
не больше 0.2 дБ (40~100 МГц);
не больше 0.4 дБ (100~130 МГц);
не больше 0.8 дБ (130~160 МГц)
Взаимное влияние каналовменьше –70 дБ
Задержка между каналамименьше 1 нс
Постоянное смещение
Выходной каналCH1; CH2
Максимальный диапазон±5 В (50 Ом);
±10 В (высокое сопротивление)
Погрешность±[1 % (установленного значения) + 1 мВразмах]
Выходы сигнала
Выходной каналCH1; CH2
Импеданс50 Ом (типовое)
ЗащитаЗащита от короткого замыкания
ИзоляцияКонтакты экранировки разъемов всех входов и выходов гальванически связаны, но изолированы от шасси прибора (максимальная амплитуда напряжения ±42 В).
Амплитудная модуляция AM/DSB-AM (CH1/CH2)
Сигнал несущейCинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
ИсточникВнутренний/внешний
Модулирующий сигналСинус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC)
Коэффициент модуляцииот 0 до 120 %
Частота модулирующего сигнала1 мГц~50 кГц
Частотная модуляция
Сигнал несущейСинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
Источниквнутренний / внешний
Модулирующий сигналCинус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC)
Частота модулирующего сигнала1 мГц~50 кГц
Фазовая модуляция PM CH1/CH2)
Сигнал несущейCинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
ИсточникВнутренний/внешний
Модулирующий сигналМеандр
Девиация фазыот 0 до 360°, разрешение 0.1°
Частота модулирующего сигнала1 мГц~1 МГц
Частотная манипуляция FSK (CH1/CH2)
Сигнал несущейCинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
Источниквнутренний/внешний
Модулирующий сигналмеандр
Частота модулирующего сигнала1 мГц~1 МГц
Амплитудная манипуляция ASK (CH 1/CH2)
Сигнал несущейCинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
ИсточникВнутренний / внешний
Модулирующий сигналМеандр
Частота модулирующего сигнала1 мГц~1 МГц
Широтно-импульсная модуляция (PWM) CH1/CH2)
Сигнал несущейПрямоугольный импульсный
ИсточникВнутренний/внешний
Модулирующий сигналСинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
Частота модулирующего сигнала1 мГц ~ 50 кГц
Сигнал свип-генератора (CH1/CH2)
Сигнал несущейCинус, прямоугольный, пилообразный, произвольной формы (кроме DC)
Тип разверткиЛинейная, логарифмическая
НаправлениеУвеличение или снижение частоты
Длительность разверткиОт 1 мс до 500 с
Источник запускаВнутренний, внешний или вручную
Генерация пачки (CH1/CH2)
Сигнал несущейCинус, прямоугольный, пилообразный, импульсный, произвольной формы (кроме DC)
Частота несущей2 мГц~100 МГц
ТипУстановленное число периодов (от 1 до 1’000'000 или бесконечное), стробированная пачка
Старт/Стоп фазаОт 0° до 360°
Внутренний периодОт 1 мкс до 1’000 с
Источник стробированияВнешний запуск
Источник запуска для установленного числа периодовВнутренний, внешний или вручную
Вход внешнего модулирующего сигнала
РазъемНа задней панели, изолирован от шасси прибора
Внешний модулирующий сигнал±4.5 Вразмах = модуляция 100 %, импеданс входа больше 5 кОм
Вход внешнего запуска
РазъемНа задней панели, изолирован от шасси прибора
Уровень сигналаТТЛ-совместимый
ФронтФронт или срез (опция)
Длительность импульсаБольше 50 нс
Импеданс входаБольше 5 кОм, открытый вход (DC)
Время реакции380 нс (типовое)
Выход пускового сигнала
РазъемНа задней панели, изолирован от шасси прибора
Уровень сигналаТТЛ-совместимый
Длительность импульсаБольше 60 нс (типовое)
Импеданс выхода50 Ом (типовое)
Максимальная частота1 МГц
Выход сигнала синхронизации
РазъемНа задней панели, изолирован от шасси прибора
Уровень сигналаТТЛ-совместимый
Длительность импульсабольше 50 нс (типовое)
Импеданс выхода50 Ом (типовое)
Максимальная частота2 МГц
Вход сигнала опорной частоты
РазъемНа задней панели, изолирован от шасси прибора
Частота10 МГц ± 50 Гц
Уровень сигнала2.3~3.3 Вразмах
Длительность блокировкиМеньше 2 с
Импеданс входаБольше 1 кОм, закрытый вход (AC)
Выход сигнала опорной частоты
РазъемНа задней панели, изолирован от шасси прибора
Частота10 МГц
Уровень сигналаБольше 1 Вразмах
Длительность блокировкиМеньше 2 с
Импеданс входабольше 50 Ом, закрытый вход (AC)
Частотомер
Измеряемые величиныЧастота, период, длительность импульса/паузы между импульсами, коэффициент заполнения
Диапазон измеряемой частотыОт 100 мГц до 200 МГц
Разрешение для частоты6 бит/с
Диапазон напряжения (сигнал без модуляции)
Открытый вход (DC)диапазон смещения (DC) - ±1.5 Впостоянное;
100 мГц~100 МГц - 50 мВСКЗ~±2.5 В;
100~200 МГц - 100 мВСКЗ~±2.5 В
Закрытый вход (AC)1 Гц~200 МГц - 100 мВСКЗ~5 Вразмах
Диапазон частот (измерение длительности импульса, коэффициент заполнения)1 Гц~10 МГц (50 мВСКЗ~5 Вразмах)
Настройки входимпеданс входа - 1 МОм;
связь входа - закрытый вход (AC), открытый вход (DC);
ФНЧ - включение/выключение
Диапазон напряжения сигнала запускаОт минус 3 до плюс 1.8 В
Дисплей
Тип4.3 дюймов, ЖК TFT
Число точек480x240 (RGB)
Количество цветов24 бит
Контрастность500:1 (типовое)
Яркость300 нит (типовое)
Питание
Напряжение100~240 ВСКЗ, 45~66 Гц, КАТ II;
100~127 ВСКЗ, 45~440 Гц, КАТ II
Потребляемая мощностьменьше 30 Вт
Предохранитель1.25 А, 250 В
Условия внешней среды
Диапазон температурыЭксплуатации: от плюс 10 до плюс 40 °C;
хранения: от минус 20 до плюс 60 °C
Диапазон относительной влажностиНе больше 90 % до плюс 35 °C;
не больше 60 %, от плюс 35 до плюс 40 °C
Пределы высотыэксплуатации: 3'000 м;
транспортировки: 15'000 м
Общие характеристики
Интервал между калибровкамиодин год (рекомендуемый)
IP защитаIP2X
Габариты261 х 105 х 344 мм (ширина х высота х длина)

Комплект поставки UDG105/4

НаименованиеКоличество
1Универсальный DDS-генератор сигналов UDG105/41
