СК6-122 генератор-калибратор гармонических сигналов

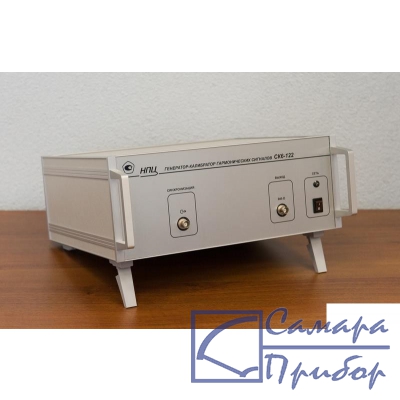

генератор-калибратор гармонических сигналов СК6-122Фото СК6-122
Новый прибор, цена с НДС:
690 000,00 руб.
поверка: включена в стоимость
Производитель: Россия
Госреестр РФ: 46781-11
Статус: производится
Наличие в Екатеринбурге: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Екатеринбург и в другие города России
Варианты обозначения: СК6122, СК6 122

Особенности прибора

  • воспроизведение гармонических сигналов с заданными нормированными значениями амплитуды и частоты, сигналов с нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг;
  • воспроизведение гармонических сигналов в многотоновом режиме с нормированными значениями амплитуды и частоты;
  • поверка рабочих эталонов 2-го разряда по действующей ГПС, а также рабочих СИ коэффициента гармоник (измерителей нелинейных искажений).

Назначение генератора СК 6-122

Генератор-калибратор гармонического сигнала СК6-122 предназначен:

  • для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, сигналов с нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг;
  • воспроизведения гармонических сигналов в многотоновом режиме с нормированными значениями амплитуды и частоты;
  • поверки рабочих эталонов 2-го разряда по действующей ГПС, а также рабочих СИ коэффициента гармоник (измерителей нелинейных искажений).

Генератор-калибратор СК6-122 работает под управлением внешней ПЭВМ по интерфейсу USB. В приборе реализован цифровой синтез сигналов. 16-ти разрядный ЦАП преобразует по командам ПЭВМ задаваемые в цифровом коде значения частоты, напряжения и фазовых сдвигов гармонических составляющих сигнала в выходные аналоговые величины, усиливаемые малошумящим усилителем, сигнал с которого поступает на выходной резистивный ступенчатый аттенюатор.

Местоположение приборов ЗАО “НПЦентр” в ГПС для средств измерений коэффициента гармоник по ГОСТ Р 8.762-2011

Разряд элемента ГПСХарактеристики элемента ГПССИРежим работы СИ
Вторичный эталонКг = (0,001…100) %SΣ = (3,5·10–4…0,6)%СК6-20А-01Генератор-калибраторСК6-122 под управлением измерителя СК6-20А-01
Рабочий эталон1-го разрядаКалибраторы КгКг = (0,003…100) %∆ = (1…3)·10–2·Кг ++ (0,1…2)·10–2 %СК6-20А  СК6-122Генератор-калибраторСК6-122 под управлением измерителя СК6-20А.Генератор-калибратор
Рабочий эталон2-го разрядаИзмерители КгКг = (0,003…100) %∆ = (3…10)·10–2·Кг ++ (0,2…10)·10-2 %СК6-20А,СК6-20Только режим измерителя
Рабочее СИИзмерители КгКг = (0,003…100) %∆ = (3…15)·10–2·Кг ++ (0,2…15)·10–2 %СК6-20Только режим измерителя
Генераторы сигналовКг = (0,005…1) %Кг ≤ 0,001 %СК6-122-01СК6-122Воспроизведение сигналов генератором-калибратором

Технические характеристики генератора

Общие данные
Диапазон частот первой гармоники в режиме воспроизведения Кг0,001 … 200кГц
Диапазон воспроизводимых значений Кг0,001 … 100%
Минимальный шаг воспроизводимых значений Кг0,001%
Пределы допускаемой абсолютной погрешности воспроизведения Кг в частотном и динамическом диапазонах от 0,0003 до 1 %
Точность установки частоты первой гармоники0.024 Гц
Диапазон выходного напряжения0 … 10 В
ИнтерфейсUSB
Питание220 В, 50 Гц.
Мощность20 Вт.
Габариты300х260х120 мм.
Масса5 кг.
Рабочие условия эксплуатациипо группе 2 ГОСТ 22261-94.

Комплектация генератора

  • Генератор-калибратор СК6-122;
  • Руководство по эксплуатации.

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
