СИ-10-50 устройство сигнализации искрения в щеточно-контактном аппарате электрических машин

СИ предназначен для непрерывного контроля щеточно-контактных аппаратов (ЩКА) главного генератора или возбудителя и своевременного предупреждения о недопустимом уровне искрения в щеточно-контактном аппарате турбо- и гидрогенераторов, электродвигателей и генераторов постоянного тока (сигнализации о повышенном искрении на одной или нескольких щетках). При появлении искрения выше уставки срабатывания устройство выдает сигнал на щит управления.

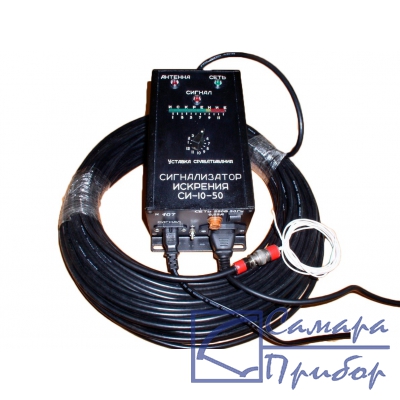

Устройство состоит из приборного блока, антенны и коаксиального кабеля типа РК. Антенна устанавливается непосредственно под кожухом щеточно-контактного аппарата (ЩКА), а приборный блок – в месте, удобном для персонала станции (камера возбуждения, газовый пост…), кабель связи с антенной – до 50 м.

СИ является восстанавливаемым изделием и относится к стационарному оборудованию, эксплуатируемому в производственных помещениях электростанции.

Устройство прошло успешные испытания по программе РАО ЕЭС России, запатентовано и имеет сертификат соответствия.

• высокая чувствительность устройства (даже на «темновое искрение»);
• отсутствие гальванического подключения к системе возбуждения;
• надежность, простота монтажа и эксплуатации;
• устойчивость к помехам от систем возбуждения;
• универсальность и возможность работать с любыми системами возбуждения;
• адаптированность выходного сигнала к различным схемам сигнализации на БЩУ или ЦЩУ;
• возможность изменения уставки срабатывания (12 уровней);
• возможность подключения устройства к регистрирующему прибору или к компьютеру (имеет потенциальный (0-10В) и токовый (0-5 мА) выходы);
• цепь сигнализации имеет нормально разомкнутые «сухие» контакты;
• опция ИОС (индикатор отсутствия сигнала связи с антенной);
• опция наружной регулировки связи с антенной.
