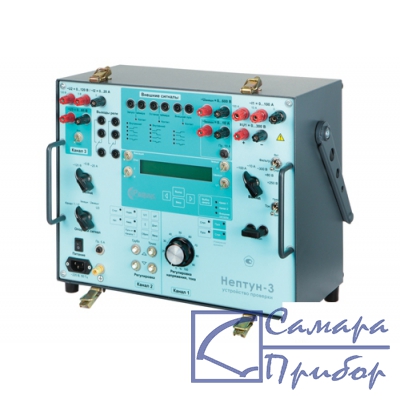

Фото НЕПТУН-3|
Новый прибор, цена с НДС:
419 820,00 руб.
поверка: включена в стоимость
|
Устройство проверки средств релейной защиты НЕПТУН-3 предназначено для проверки простых устройств защиты, требующих подачи только тока или напряжения, а так же для проверки большого круга фазо- и частотозависимых устройств защиты, таких как реле мощности, реле сопротивления, реле частоты, защит от замыкания на землю, устройств АЧР.
Переносное проверочное устройство НЕПТУН-3 разработано специалистами в качестве универсального рабочего инструмента для:
Устройство НЕПТУН-3 предназначено для выполнения широкого круга задач. Основной из них является проверка и настройка как простых, так и сложных устройств релейной защиты, таких как:
Микропроцессорное переносное устройство НЕПТУН-3 представляет собой трехканальный источник синусоидального тока и напряжения, гальванически развязанный от питающей сети, оборудованный входами для измерения параметров внешних электрических сигналов. Канал 1 формирует либо переменное напряжение, регулируемое в диапазоне от 0 до 300 В, либо постоянное напряжение, регулируемое от 0 до 410 В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность канала 1 составляет 500 ВА. Канал 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360 Канал 3 формирует переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения канала 2 в диапазоне от 0 до 360 Благодаря наличию измерительных входов устройство НЕПТУН-3 позволяет проводить измерения:
Мощное микропроцессорное ядро устройства НЕПТУН-3 предоставляет в распоряжение пользователя ряд сервисных функций, таких как:
Данные сервисные функции существенно облегчают повседневную работу пользователя и избавляют его от необходимости использовать дополнительные устройства, в том числе и компьютер.
Конструктивное исполнение устройства НЕПТУН-3 предусматривает два рабочих положения – вертикальное и горизонтальное.
В комплект поставки кроме самого устройства НЕПТУН-3 входят: эксплуатационная документация и набор соединительных кабелей.
Для удобства транспортировки устройства НЕПТУН-3 предусмотрена сумка из водоотталкивающей ткани с карманами для размещения документации и кабелей.
| Измеряемая величина, единица измерений | Диапазон | Пределы допускаемой погрешности измерений |
| Напряжение переменного тока, В Канал 1, на пределе «~ 10 В» Канал 1, на пределе «~ 100 В» Канал 1, на пределе «~ 300 В» Канал 2, на пределе «~ 10 В» Канал 2, на пределе «~ 120 В» Канал 3, на пределе «~ 10 В» Канал 3, на пределе «~ 100 В» Внешнее напряжение, на пределе «~ 10 В» Внешнее напряжение, на пределе «~ 100 В» Внешнее напряжение, на пределе «~ 600 В» | от 0,01 до 10,0 от 0,1 до 100 от 1 до 300 от 0,01 до 10,0 от 0,1 до 120 от 0,01 до 10,0 от 0,1 до 100 от 0,01 до 10,0 от 0,1 до 100 от 1 до 600 | ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда) |
| Напряжение постоянного тока, В Канал 1, на пределе «~ 10 В» Канал 1, на пределе «~ 100 В» Канал 1, на пределе «~ 300 В» Внешнее напряжение, на пределе «~ 10 В» Внешнее напряжение, на пределе «~ 100 В» Внешнее напряжение, на пределе «~ 600 В» | от 0,01 до 10,0 от 0,1 до 100 от 1 до 420 от 0,01 до 10,0 от 0,1 до 100 от 1 до 600 | ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда) |
| Сила переменного тока, А Канал 1, клеммы « ≅ U1 = 0...300 В» Канал 1, клеммы «10 А» – «0» Канал 1, клеммы «100 А» – «0» Канал 2, клеммы «0,8 А» – «0» Канал 2, клеммы «20 А» – «0» Внешний ток , на пределе «~ 1 А» Внешний ток , на пределе «~ 10 А» | от 0,002 до 2,00 от 0,01 до 10,0 от 0,1 до 100 от 0,001 до 1,00 от 0,02 до 20,0 от 0,001 до 1,00 от 0,01 до 10,0 | ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда) |
| Сила постоянного тока, А Канал 1, клеммы « ≅ U1 = 0...300 В» Внешний ток , на пределе «~ 1 А» Внешний ток , на пределе «~ 10 А» | от 0,002 до 2,00 от 0,001 до 1,00 от 0,01 до 10,0 | ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда) |
| Время срабатывания и отпускания контактов, с | от 0,001 до 9,999 | ± (1% от измеренного значения плюс 3 единицы младшего разряда соответствующего диапазона) |
| Угол сдвига фаз | от 0 до 360 ° | ± 2 ° |
| Частота переменного тока, Гц | от 40,00 до 60,00 | ± 0,02 Гц |
| Общие характеристики | ||
| Параметр | Значение | |
| Диапазон регулировки частоты сигналов каналов 2 и 3 | от 40 до 550 Гц | |
| Диапазон регулировки угла сдвига фазы между током, формируемым на выходе канала 1, и напряжением, формируемым на выходе канала 2 | от 0 до 360 ° | |
| Напряжение питания переменного тока | 42 В / 50±1 Гц | |
| Потребляемая мощность по цепям питания, не более | 900 В | |
| Время установления рабочего режима, не более | 5 мин | |
| Продолжительность непрерывной работы без нагрузки, не менее | 8 ч | |
| Габаритные размеры (длина х высота х ширина), мм | 400 х 320 х 230 | |
| Масса устройства, кг | 28 | |
| Наработка на отказ не менее, ч | 10 000 | |
| Наработка на отказ не менее, ч | 10 | |
| Среднее время восстановления, ч | 5 | |
| № | Наименование | Количество |
| 1 | Прибор НЕПТУН-3 | 1 |
| 2 | Кабель сетевой | 1 |
| 3 | Кабель соединительный однопроводный | 8 |
| 4 | Кабель соединительный двухпроводный | 2 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 1 |
| 7 | Сумка | 1 |
