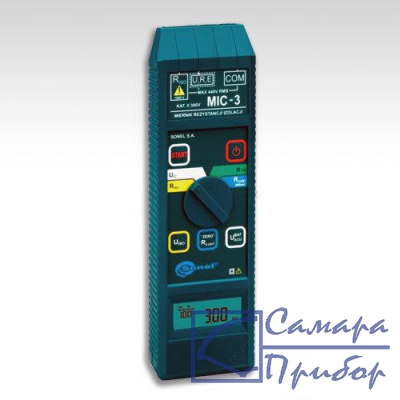

MIC-3 измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов

Прибор MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

• измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
• измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В;
• контроль целостности электрических цепей;
• низковольтное измерение активного сопротивления в диапазоне 0...400 Ом;
• саморазряд ёмкости измеренного объекта после окончания измерения;
• автоматический выбор измерительных диапазонов;
• измерение напряжения переменного и постоянного тока;
• акустическое определение пятисекундных отрезков времени, облегчающее снятие временных характеристик при измерении активного сопротивления изоляции.

Измерение сопротивления изоляции

Измерительное напряжение: 250 В, 500 В и 1000 В Точность установки напряжения (R_obc [Ом] ≥ 1000*U_N [B]) - 0 + 10% от заданного значения Температурная стабильность напряжения - меньше чем 0,1% /°C

Для U_N=250 В: 250 кОм ... 1000 МОм Диапазон измерения согласно IEC 61557-2

Для U_N=500 В: 500 кОм ... 1999 МОм Диапазон измерения согласно IEC 61557-2

Для U_N=1000 В: 1000 кОм ... 3,0 ГОм Диапазон измерения согласно IEC 61557-2

Низковольтное измерение активного сопротивления

• Звуковой сигнал для активного сопротивления ниже - 10 Ом
• Максимальное напряжение на открытых зажимах - 5 В
• Максимальный ток при замкнутых зажимах - 10 мА

Измерение активного сопротивления защитных и уравнительных соединений Диапазон измерения согласно IEC 61557-4: 0,11 ... 399 Ом

• Максимальное напряжение на открытых зажимах - 5,0 В
• Ток при замкнутых зажимах (для U_BAT ≥ 2,4 В) > 200 мА

Измерение напряжения (между зажимами "COM" и "U, R, E")

Напряжение постоянного тока

Напряжение переменного тока 45...65 Гц

(синусоидальная форма с наличием гармоник < 2%)

• K02, зажим "крокодил" изолированный жёлтый
• Провод измерительный 1,2 м с разъемом банан черный, для MZC-XXX, MRP-XXX, MIC-3/1000/2500, MIE-500, LKZ-700
• Провод измерительный 1,2 м с разъемом банан желтый, для MZC-xxx, MRP-xxx, MIE-500, MIC-3, MPI-508/511, MRU-10X, LKZ-700
• K01, зажим «крокодил» изолированный черный
• Зонд острый, с разъемом банан желтый ( TC-20, MZC-xxx, MRP-xxx, MIE-500, MIC-3)
• AGT-32P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
• AGT-63P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
• Зонд острый, с разъемом банан черный (MZC-xxx, MRP-120, MIE-500, MIC-3, MPI-51x)
• AGT-16T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
• AGT-32T, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
• AGT-16С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
• AGT-16P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
• K09, зажим «крокодил» изолированный красный
• AGT-32С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
• Футляр М1, для MZC-xxx, MRP-xxx, MIC-3, MIE-500, REN-700
• K09, зажим «крокодил» изолированный голубой
• K09, зажим «крокодил» изолированный черный
