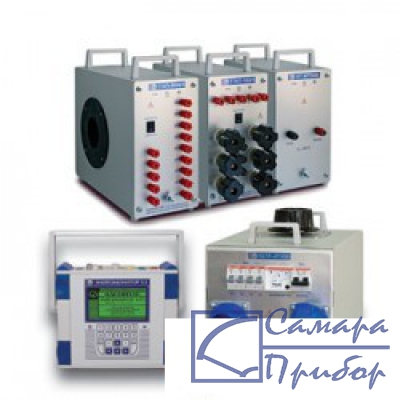

Фото МарсТест-ТТ-5|
Новый прибор, цена с НДС:
2 730 000,00 руб.
|
Комплект для поверки трансформаторов тока (5кА) предназначен для поверки трансформаторов тока по ГОСТ 8.217–2003 и состоит из регулируемого источник тока ИТ-5000, эталонных трансформаторов тока ТТИП-100/5 и ТТИП-5000/5, магазина нагрузок MP3027 (1A; 5A)и прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3T1-C-1,5ТР.
Регулируемый источник токаИТ-5000 используется для обеспечения подачи переменного тока в первичную цепь эталонного и поверяемого трансформаторов тока (ТТ) в диапазоне 0-6000 А при проведении поверки ТТ по ГОСТ 8.217.
При увеличении выходного напряжения с ЛАТР - ИТ-5000 необходимо контролировать по встроенному амперметру, чтобы выходной ток с ЛАТРа не превышал 20 А. Для уменьшения выходного тока с ЛАТРа (компенсации реактивной составляющей тока) необходимо использовать встроенные конденсаторы, подключаемые переключателями C1–C4 на лицевой панели, подбирая их количество таким образом, чтобы ток с ЛАТРа был минимален.
Эталонные трансформаторы тока измерительные ТТИП-100/5 и ТТИП-5000/5 предназначены для использования в качестве рабочего эталона в цепях переменного тока частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно при электрических измерениях и поверке по ГОСТ 8.217–2003 трансформаторов тока классов точности 0,2S и менее точных на местах эксплуатации и в лабораторных условиях.
Измерительные (эталонные) трансформаторы тока и напряжения ТТИП-100/5 и ТТИП-5000/5 расширяют пределы измерения стандартных электроизмерительных приборов за счет уменьшения первичных параметров цепи до значений, оптимальных для подключения измерительных приборов (а также устройств автоматики и реле защиты).
Данное применение измерительных трансформаторов связано с тем, что напряжение в современных электротехнических установках весьма высокое (от 750 кВ), порождающее токи в десятки килоампер. Измерение таких параметров напрямую было бы не всегда возможно и в любом случае потребовало бы использования громоздких и дорогостоящих электроизмерительных приборов.
К тому же, измерительные трансформаторы позволяют разделять цепи низшего и высшего напряжения, обеспечивая, во-первых, безопасность работающих, во-вторых - возможность унификации конструкций приборов и реле.
Магазин нагрузокMP3027 1A и 5Aпредназначен для использования в качестве нагрузки при поверке трансформаторов тока с номинальным током нагрузки 1 А и 5 А. Является универсальным устройством, позволяющим заменить два магазина нагрузок Р5018/1 и Р5018/5.
Для получения значений вторичной нагрузки, больших 50 ВА, возможно последовательное включение двух магазинов.
Выпускаются по ТУ 4225-028-168515-85-2006.
Прибор сравнения Энергомонитор 3.3T1-C-1,5ТР с УПТТ (кл. т. 0,1) предназначен для поверки измерительных ТТ, ТН класса точности 0,2 и менее точных.
Энергомонитор 3.3T1-C не позволяет производить измерение ПКЭ и регистрацию параметров электической сети.
| Параметр | Значение | ||
| Технические характеристики регулируемого источника тока ИТ-5000 | |||
| Диапазон выходного тока | 0,05 - 6000 А | ||
| Погрешность установки выходного тока | ±10 % | ||
| Диапазон входного напряжения | (220 ± 10 %) В | ||
| Частота питающей сети | (50 ± 1 %) Гц | ||
| Мощность потребления от сети, не более | 5 кВА | ||
| Продолжительность нерабочего интервала | 20 мин | ||
| Наработка на отказ в рабочих условиях применения, не менее | 50 000 ч | ||
| Средний срок службы, не менее | 10 лет | ||
| Габаритные размеры нагрузочного трансформатора НТ-ИТ 5000, не более | 380 × 170 × 310 мм | ||
| Габаритные размеры регулятора напряжения ЛАТР-ИТ 5000, не более | 540 × 270 × 250 мм | ||
| Нагрузочный трансформатор НТ-ИТ 5000 | 35 кг | ||
| Регулятор напряжения ЛАТР-ИТ 5000 | 23 кг | ||
| Комплект кабелей | 25 кг | ||
| Технические характеристики эталонного трансформатора тока измерительного ТТИП-100/5 | |||
| Класс точности по ГОСТ 23624–2001 | 0,05 | ||
| Номинальные значения первичного тока, I1ном, А | 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100 | ||
| Номинальное значение вторичного тока, I2ном, А | 5 | ||
| Номинальное значение напряжения первичной обмотки, кВ | 0,66 | ||
| Номинальное значение вторичной нагрузки при cos φ = 1, ВА | 5 | ||
| Габаритные размеры, мм, не более | 360 × 170 × 310 | ||
| Масса, кг, не более | 20 | ||
| Наработка на отказ в рабочих условиях применения, ч, не менее | 50 000 | ||
| Средний срок службы, лет, не менее | 25 | ||
| Продолжительность непрерывной работы | 20 мин | ||
| Продолжительность нерабочего интервала | 20 мин | ||
| Испытательные напряжения обмоток | 3 кВ | ||
| Технические характеристики эталонного трансформатора тока измерительногоТТИП-5000/5 | |||
| Класс точности по ГОСТ 23624–2001 | 0,05 | ||
| Номинальные значения первичного тока, I1ном, А | 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000 | ||
| Номинальное значение вторичного тока, I2ном, А | 5 | ||
| Номинальное значение напряжения первичной обмотки, кВ | 0,66 | ||
| Номинальное значение вторичной нагрузки при cos φ = 1, ВА | 5 | ||
| Габаритные размеры, мм, не более | 360 × 170 × 310 | ||
| Масса, кг, не более | 20 | ||
| Наработка на отказ в рабочих условиях применения, ч, не менее | 50 000 | ||
| Средний срок службы, лет, не менее | 25 | ||
| Продолжительность непрерывной работы | 20 мин | ||
| Продолжительность нерабочего интервала | 20 мин | ||
| Испытательные напряжения обмоток | 3 кВ | ||
| Технические характеристики магазина нагрузок MP3027 (1A; 5A) | |||
| Номинальное значение силы переменного тока частотой (50±1)Гц, подводимого к магазину | 1 А или 5 А | ||
| Номинальные значения нагрузок для трансформаторов тока с номинальным током 1А | 1,0 ВА; 1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА;12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА | ||
| Номинальные значения нагрузок для трансформаторов тока с номинальным током 5А | 1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА; 12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА | ||
| Пределы допускаемого значения основной погрешности нагрузки от их номинального значения | ± 4% | ||
| cosφ | 0,8 | ||
| Температура окружающей среды | от 15 до 35°C | ||
| Габариты | 340(глубина)х380х130мм | ||
| Вес | не более 14 кг | ||
| Технические характеристики прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3T1-C | |||
| Измеряемые величины | Диапазоны измерений | Пределы и вид допускаемой основной погрешности измерений | Примечание |
| Действующее (среднеквадратическое) значение переменного напряжения (U), В | от 0.01U н до 1.5U н | Относительная ±[0.1+0.01((U н /U)–1)] % | Uн = 60 (100), 120 (200), 240 (415) В |
| Действующее значение напряжения первой гармоники (U 1 ), В | от 0.01 U н до 1.5 U н | Относительная ±[0.2+0.02((U н /U)–1)] % | - |
| Напряжение постоянного тока (U DC ), В | от 0.01 U н до 1.5 U н | Относительная ±[0.2+0.02((U н /U)–1)] % | - |
| Действующее ( среднеквадратическое ) значение переменного тока (I), А | от 0.005 I н до 1.5 I н * от 0.05 I н до 1.5 I н ** от 0.05 I н до 1.5 I н*** | Относительная ±[0.1+0.01((I н /I)–1)] % * ±[0.5+0.05((I н /I)–1)] % ** ±[1.0+0.05((I н /I)–1)] % *** | Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки ( БТТ , токоизмерительные клещи , УПТТ ) из ряда 0.1, 1, 0.5, 5, 10, 50, 100, 300, 500, 1000, 3000 А . |
| Действующее значение тока первой гармоники (I 1 ), А | от 0.01 I н до 1.5 I н * от 0.05 I н до 1.5 I н ** от 0.05 I н до 1.5 I н *** | Относительная ±[0.2+0.02((I н /I)–1)] % * ±[0.5+0.05((I н /I) –1)] % ** ±[1.0+0.05((I н /I)–1)] % *** | - |
| Фазовый угол между фазными напряжениями первых гармоник ( φ U ), градус | от 0 до 360 | Абсолютная ±0.1 | 0.2 U u < U < 1.5U u |
| Фазовый угол между напряжением и током первой гармоники одной фазы ( φ UI ), градус | от 0 до 360 | Абсолютная ±0.2 * ±0.5 ** ±0.5 *** | 0.2 I u < I < 1.5I u 0.2 U u < U < 1.5U u |
| Фазовый угол между фазным напряжением и током n- ой гармоники n от 2 до 40, ( φ UI(n) ), градус | от 0 до 360 | Абсолютная ±1.0 * ±3.0 ** ±3.0 * ±6.0 ** | Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами Р (n) > 0,003 I н U н 0.1 I н < I < 1.5 I н 2% < K(n) < 15 % 2 < n < 10 11 < n < 40 |
| Активная электрическая мощность ( Р ), Вт | от 0.01 I н U н до 1.5I н 1.2U н | Относительная ±0.1 % * ±0.5 % ** ±1.0 % *** ±0.2 % * ±0.15 % * ±1.0 % ** ±2.0 % *** ±0.25 % * ±[0.25+0.02((P н /P)–1)] % * ±[1.0+0.1((P н /P) –1)] % ** ±[2.0+0.1((P н /P)–1)] % *** | КР = 1 0.1 I н < I < 1.5 I н 0.01 I н < I < 0.1 I н КР 0.5L...1... 0.5C 0.1 I н < I < 1.5 I н 0.02 I н < I < 0.1 I н КР 0.2L...1... 0.2C 0.1 I н < I < 1.5 I н |
| Реактивная электрическая мощность (Q), вар рассчитывается тремя методами : Q 1 = √ (S 2 -P 2 ), Q 2 =UIsin φ , Q 3 - метод перекрестного включения ( для трехфазных сетей | от 0.01 I н U н до 1.5I н 1.2Uн | Относительная ±0.3 % * ±1.0 % ** ±2.0 % *** ±0.5 % * ±2.0 % ** ±4.0 % ** | КР 0.45L...0...-0.45C КР 0.45C...0...-0.45L 0.1 I н < I < 1.5 I н КР 0.86L...0...-0.86C КР 0.86C...0...-0.86L 0.1 I н < I < 1.5 I н |
| Полная электрическая мощность (S), ВА | от 0.01 I н U н до 1.5I н 1.2Uн | Относительная ±0.2 % * ±1.0 % ** ±2.0 % *** ±2,0 % * ±2.0 % ** ±4.0 % *** | от 0.1 I н U н до 1.5I н 1.2U н от 0.01 I н U н до 0.1 I н U н от 0.05 I н U н до 0.1 I н U н |
| Коэффициент мощности ( К Р ) | от –1.0 до +1.0 | Абсолютная ±0.02 * ±0.05 ** ±0.05 *** | от 0.01 I н U н до 1.5I н 1.5U н от 0.05 I н U н до 1.5I н 1.5U н |
| Частота переменного тока (f), Гц | от 45 до 75 | Абсолютная ±0.01 | 0.1 I н < I < 1.5I н 0.1 U н < U < 1.5U н |
| Установившиеся отклонение напряжения ( δ U у ), % | от -5 до +25 | Абсолютная ±0.01 | - |
| Коэффициент несимметрии напряжения по обратной последовательности ( К 2U ) и по нулевой последовательности ( К 0U ), % | от 0 до 50 | Абсолютная ±0.2 | - |
| Коэффициент искажения синусоидальности кривой напряжения ( К U ), % | от 0 до 49.9 | Абсолютная ±0.05 Относительная ±5.0 % | К U < 1.0 К U > 1.0 |
| Коэффициент n- ой гармонической составляющей напряжения , n от 2 до 40 ( КU (n)), % | от 0 до 49.9 | Абсолютная ±0.05 Относительная ±5.0 % | К U (n) < 1.0 К U (n) > 1.0 |
| Коэффициент искажения синусоидальности тока ( К I ), % | от 0 до 49.9 | Абсолютная ±0.1 Относительная ±10.0 % | K I < 1.0 K I > 1.0 |
| Коэффициент n- ой гармонической составляющей тока , n от 2 до 40 (K I (n) ), % | от 0 до 49.9 | Абсолютная ±0.1 Относительная ±10.0 % | K I (n) < 1.0 K I (n) > 1.0 |
| Активная электрическая мощность n- ой гармоники n от 1 до 40 ( Р (n) ), Вт | от 0.003 I н Uн до 0.1 I н U н | Относительная ±5.0 % * ±10.0 % ** ±5.0 % * ±10.0 % ** ±10.0 % * ±20.0 % ** | Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами 0.1 I н < I < 1.5 I н 2% < K(n) К Р = 1 К Р 0.5L...1... 0.5C 2 < n < 10 11 < n < 40 |
| Ток прямой последовательности (I 1(1) ), нулевой последовательности (I 0(1) ) и обратной последовательности (I 2(1) ), A | от 0 до I н | Абсолютная ±0.002 I н * ±0.01 I н ** ±0.02 I н *** | 0.01 I н < I < 1.5 I н |
| Напряжение прямой последовательности (U 1(1) ), нулевой последовательности (U 0(1) ) и обратной последовательности (U 2(1) ), В | от 0 до U н | Абсолютная ±0.002 U н | - |
| Активная мощность прямой последовательности (P 1(1) ), нулевой последовательности (P 0(1) ) и обратной последовательности (P 2(1) ), Вт | от 0.01 I н U н до 1.,5I н U н | Абсолютная ±0.0025P н * ±0.01P н ** ±0.02P н *** | 0.1 I н < I < 1.5 I н |
| Фазовый угол между напряжением и током прямой последовательности ( φ 1UI ), между напряжением и током нулевой последовательности ( φ 0UI ) и между напряжением и током обратной последовательности ( φ 2UI ), градус | от 0 до 360 | Не нормируются | - |
| Длительность провала напряжения ( Δ t п ), с | от 0.02 | Абсолютная ± 0.02 | 49 Гц < f < 51 Гц |
| Глубина провала напряжения ( δ U п ) ,% | от 10 до 100 | Относительная ± 10.0 % | 49 Гц < f < 51 Гц |
| Коэффициент временного перенапряжения (K пер U ), отн . ед . | от 1.10 до 7.99 | Относительная ± 2.0 % | 49 Гц < f < 51 Гц |
| Длительность временного перенапряжения ( Δ t пер ), с | от 0.01 | Абсолютная ± 0.02 | 49 Гц < f < 51 Гц |
| Кратковременная доза фликера | от 0.25 до 10 | Относительная ± 5.0 % | 49 Гц < f < 51 Гц при колебаниях напряжения имеющих форму меандра |
| Амплитудная погрешность измерительных трансформаторов напряжения ( Δ f U ), % | от 0.1 до 100 | Абсолютная ± (0.02 +0.02| Δ f U |) | 0.8 U н < U < 1.5 U н |
| Угловая погрешность измерительных трансформаторов напряжения ( Δ δ U ), мин | от 0.1’ до 180 ° | Абсолютная ± (1.0 +0.01| Δ f U |) | 0.8 U н < U < 1.5 U н |
| Амплитудная погрешность измерительных трансформаторов тока ( δ fi ), % | от 0.1 до 100 | Абсолютная ± (0.02 +0.02| δ fi |) | 0.01 I н < I < 1.5 I н |
| Угловая погрешность измерительных трансформаторов тока ( Δ δ i ), мин | от 0.2 ’ до 180 о | Абсолютная ± (1.0 + 0.1| Δ δ i |) | 0.01 I н < I < 1.5 I н |
| Полная мощность нагрузки , ВА ТТ ТН | от 12 до 100 от 10 до 1200 | Относительная ± 2.0 % ± 2.0 % | - |
| Тангенс φ | от 0 до 8 | Абсолютная ± [0.005+0.003(tg φ ) 2 ] * ± [0.02+0.015(tg φ ) 2 ] ** ± [0.02+0.015(tg φ ) 2 ] *** | от 0.01 I н U н до 1.5I н 1.2U н |
| Пиковое значение напряжения , В | от 0.1 U н до 2.1 U н | Приведённая ± 0.2 % | В полосе 0.6 ... 2.0 кГц : K г < 30 %, K(n) < 10 |
| Амплитудное значение напряжения , В | от 0.1 U н до 2.1 U н | Относительная ± [0.2 + 0.02|2U н /U-1|] % ± [0.5 + 0.05|2U н /U-1|] % | В полосе 0.6 ... 2.0 кГц : K г < 30 %, K(n) < 10 % f < 400 Гц 400 Гц < f < 600 Гц |
| Текущее время | - | Абсолютная ± 2 с / сут | В диапазоне температур от 10 до 35 ° С |
* Для Прибора ЭМ -3.3 Т 1 с блоком трансформаторов тока . ** Для Прибора ЭМ -3.3 Т 1 с токоизмерительными клещами повышенной точности . *** Для Прибора ЭМ -3.3 Т 1 с токоизмерительными клещами обычной точности . Отсутствия знаков *, **, *** означает , что данное значение действительно для Приборов ЭМ -3.3 Т 1 обычной и повышенной точности с токоизмерительными клещами и для Приборов ЭМ -3.3 Т 1 с блок ом трансформаторов тока .
| № | Наименование | Количество |
| 1 | Эталонный трансформатор тока ТТИП-100/5 5-100А, класс точности 0,05 | 1 |
| 2 | Эталонный трансформатор тока ТТИП-5000/5 150-5000А, класс точности 0,05 | 1 |
| 3 | Регулируемый источник тока ИТ5000 до 5000А | 1 |
| 4 | Магазин нагрузок MP3027 1A и 5A | 1 |
| 5 | Прибор сравнения (компаратор) Энергомонитор 3.3T1-C-1,5ТР для поверки трансформаторов тока (в комплекте с УПТТ и ПО "Поверка трансформаторов") | 1 |
