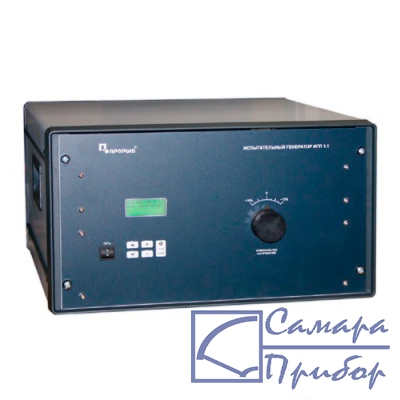

Фото ИГП 1.1|
Новый прибор, цена с НДС:
1 350 000,00 руб.
|
Испытательный генератор ИГП 1.1 предназначен для создания нормированного магнитного поля промышленной частоты (с индукционной катушкой ИК 1.1) и токов кратковременных синусоидальных помех в цепях защитного и сигнального заземления, при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию помех по ГОСТ Р 50648-94, ГОСТ 32137-2013, МЭК 1000-4-8, ГОСТ 30804.6.1-2013 п.8, ГОСТ 30804.6.2-2013 п.8.
| Параметр | Значение |
| В режиме ГОСТ Р 50648-94 и МЭК 1000-4-8-93 (с индукционной катушкой ИК 1.1) | |
| Напряженность поля в длительном режиме | 1, 3, 10, 30, 40, 100 А/м |
| Напряженность поля в кратковременном режиме | 300, 400, 600, 1000 А/м |
| Коэффициент гармоник выходного тока | не более 8% |
| Длительность посылок тока в кратковременном режиме | 1.0, 1.5, 2.0, 2.5, 3.0 с |
| Период повторения посылок тока в кратковременном режиме | 60 с |
| В режиме по ГОСТ 32137-2013 п. 4.2.1.13, п. 5.2.13 | |
| Выходной ток короткого замыкания | 50, 100, 150, 200 А ± 20% |
| Эффективное внутреннее сопротивление | 15 мОм ± 50% |
| Длительность посылок тока | 1.0, 1.5, 2.0, 2.5, 3.0 с ± 10 % |
| Период повторения посылок тока | 60 сек |
| Потребляемая мощность | не более 2.2 кВт |
| Габаритные размеры | 620 мм х 520 мм х 300 мм |
| Масса | не более 50 кг |
| № | Наименование | Количество |
| 1 | Испытательный генератор ИГП 1.1 | 1 |
| 2 | Сетевой кабель | 1 |
| 3 | Предохранитель 1А | 2 |
| 4 | Предохранитель 15А | 2 |
| 5 | Индукционная катушка ИК 1.1 с комплектом установочных элементов | 1 |
| 6 | Кабель длиной 4.0м для подключения к индукционной катушке ИК 1.1 | 2 |
| 7 | Кабель длиной 2.5м для подключения к цепям заземления | 2 |
| 8 | Паспорт | 1 |
