ГП-500К генератор поисковый стандартное исполнение

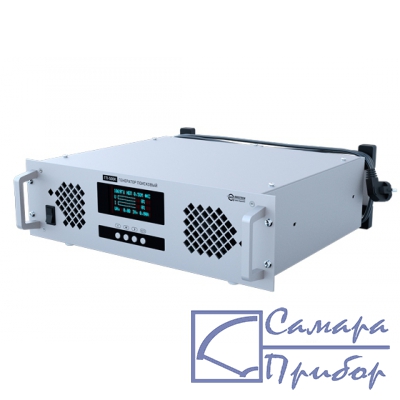

генератор поисковый стандартное исполнение ГП-500КФото ГП-500К
Новый прибор, цена с НДС:
712 250,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Екатеринбурге: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Екатеринбург и в другие города России
Варианты обозначения: ГП 500К, ГП500К

Назначение генератора ГП-500К:

Генератор поисковый с автоматическим согласованием нагрузки ГП–500К используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным методом.

Генератор используется в составе комплекта поискового КП-500К, и обеспечивает точное определение:

  • мест повреждений подземных кабелей индукционным методом;
  • трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
  • глубины залегания кабелей (коммуникаций).

Область применения генератора ГП-500К:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Особенности генератора ГП-500К:

  • Может в ряде случаев использоваться как устройство дожига (ток до 40 А);
  • Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
  • Работа в двухчастотном и трехчастотном режиме (чередование частот);
  • Автосогласование с нагрузкой и отображение сопротивления нагрузки (удобно для просмотра результата прожига/дожига);
  • Предусмотрено два языка интерфейса: русский, английский;
  • Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
  • Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
  • Генератор обеспечивает энергонезависимое память для сохранения режима работы;
  • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
  • Время непрерывной работы не ограничено.

Принцип работы генератора ГП-500К:

На передней панели расположены органы управления и индикации:

  • переключатель «» с подсветкой - включение / выключение генератора;
  • четыре кнопки: « - », « + », « > », «AUTO»;
  • индикатор (дисплей).

На задней панели расположены:

  • розетка ВЫХОД, через которую подключается нагрузка;
  • разъёмы для подключения интерфейсных кабелей RS –232 и RS-485 (под заглушками);
  • клемма заземления;
  • разъем для подключения сетевого шнура питания, вилка которого имеет контакт заземления;
  • два сетевых предохранителя (6,3 А).

Технические характеристики генератора ГП-500К:

ПараметрЗначение
Рабочие частоты генератора, Гц480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генераторасинусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более1
Режим работынепрерывный или импульсный
Форма огибающей в импульсном режимемеандр
Частота амплитудной модуляции напряжения генератора, Гц1±0,1
Согласование выходного сопротивления генератора с нагрузкойавтоматическое или вручную
Диапазоны согласования0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В64±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А8±0,5
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее500
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А37,6±1,9
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В450±20
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее10
Переходное сопротивление заземления, Ом, не более0,1
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее1500
Напряжение питания генератора от сети переменного тока частотой 50 Гц, Вот 187 до 242
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, %
- мощности в режиме простого согласования6
- мощности в режиме стабилизации мощности (Р)2
- тока в режиме стабилизации тока (I)2
Ограничение максимального напряжения (Um) относительно согласованного значения, %125
Ограничение максимального тока (Im) относительно согласованного значения, %117
Общий диапазон согласования, Омот 0,35 до 362
Кратность нагрузки в пределах одного диапазона согласования2
Потребляемая мощность, Вт, не более800
Габаритные размеры, мм, не более432 х 127 х 363
Масса генератора, кг, не более20
Температура окружающей среды, °С-30...+40
Относительная влажность воздуха, при 25°С, %90
Атмосферное давление, мм рт. ст.530...800

Комплект поставки ГП-500К

Наименование, ИндексПрименениеКоличество
1.Генератор ГП-500К ПУИА.566115.015Предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом1
2.ПУИА.566115.035Кабель сетевой1
3.ПУИА.566115.017Устройство соединительное1
4.ПУИА 566115.018Провод заземления1
5.Разъём USB тип А катал. N 42-709-22 ELFAПод кабель интерфейса RS-4851
6.ПУИА 566115.019Кабель интерфейса RS-2321
7.ПУИА 566115.019Сумка укладочная генератора ГП-500К1
8.Паспорт ПУИА.566115.015 ПСПаспорт генератора ГП-500К1

Дополнительная комплектация ГП-500К

  • Сталкер ПТ-14, приемник
  • ПП-500К (с принадлежностями), приемник поисковый
  • КИ-500, индукционные клещи
  • ПП-500К (без принадлежностей), приемник поисковый

ГП-500К может использоваться со следующим оборудованием (совместимо):

  • ПП-500А, приемник поисковый

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
