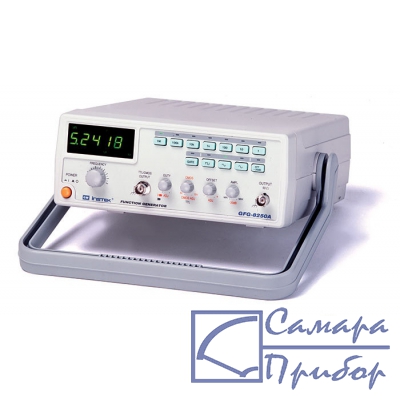

Фото GFG-8250A|
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|
| Основные выходные параметры | |
| Частотный диапазон | 0,5Гц … 5МГц (7 диапазонов) |
| Погрешность установки | ±(5% + 1Гц) |
| Амплитуда | > 10В (на 50Ом) |
| Выходное сопротивление | 50Ом |
| Аттенюатор | 2х(минус 20дБ ± 1дБ) с плавной регулировкой |
| Постоянное смещение | ±5В (на 50Ом) |
| Асимметрия формы | 0,2 ¼0,8 (1МГц) – плавно регулируется |
| Дисплей | 6-разрядный, СД-индикаторы |
| Синусоидальный сигнал | |
| Коэффициент гармоник | £ 1,2% при максимальной амплитуде (0,5Гц …100кГц), £ 30дБ (100кГц ¼5МГц) |
| Неравномерность формы | £ 0,3дБ, (0,5 Гц…500кГц), £ 1.0дБ, (500кГц…5МГц) |
| Треугольный сигнал | |
| Нелинейность | £ 2% (0,5Гц…100кГц), £ 5% (100Гц…5МГц) |
| Прямоугольный сигнал | |
| Асимметрия импульсов | ±2% (1Гц…100кГц) |
| Время нарастания/спада | £ 50нс (макс. уровень,50Ом) |
| КМОП-выход | |
| Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
| Время нарастания / спада | £ 120нс |
| ТТЛ-выход | |
| Выходной уровень | ³ 3В |
| Коэффициент нагрузки | 20 ТТЛ-элементов |
| Время нарастания/спада | £ 25нс |
| Внешнее управление частотой | |
| Входное напряжение | 0…(10 ±1)В |
| Входное сопротивление | 10кОм |
| Частотомер | |
| Частотный диапазон | 0,5Гц…5МГц (внутренняя)/5Гц…150МГц (внешняя) ( ±10-5) |
| Разрешение | 10нГц для предела 1Гц; 0,1Гц для предела 100МГц |
| Стабильность опорн. ген-ра | ±10-5 (23 °С ± 5 °С) после 30 мин. работы |
| Входной импеданс | 1МОм/150пФ |
| Чувствительность | £ 35мВ (5Гц…100МГц), £ 45мВ (100МГц…150МГц) |
| Общие данные | |
| Напряжение питания | 115В/230В ±15%, 50/60Гц |
| Габаритные размеры | 251 ´91 ´291мм |
| Масса | 2,3кг (GFG-8250A), 2,4кг (GFG-8255A) |
