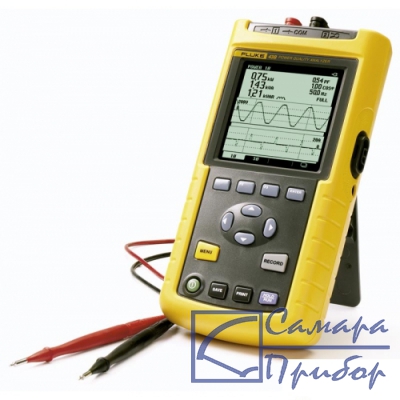

Фото Fluke 43B|
прибор не поставляется
|
Измеритель качества напряжения питания Fluke 43B: Сочетает функции анализатора напряжения питания, мультиметра и цифрового осциллографа (на базе FLUKE 123). Анализ до 51-й гармоники напряжения, тока и мощности; Осциллографирование формы напряжения и тока с вычислением мощности и коэф. мощности; Регистрация в режиме «самописца» уровня напряжения и тока (от 4 мин до 16 дней) и последующий анализ выбросов и спадов (дата, время) с помощью курсора; Регистрация и память до 40 переходных помех (> 40 нс; порог 20/50/100/200 %) с метками даты и времени; Память на 10 экранов; Универсальное питание; Масса 1,1 кг.
| Параметр | Значения |
| НАПРЯЖЕНИЕ | |
| Пределы измерений | 5, 50, 500 и 1250 В True RMS |
| Погрешность | ± (1 % + 10 ед. мл. разр.) |
| ТОК | |
| Пределы измерений | 50, 500 А, 5, 50 кА |
| Погрешность | ± (1 % + 10 ед. мл. разр.) |
| ЧАСТОТА | |
| Диапазон измерений | 10 Гц … 15 кГц |
| Погрешность | ± (0,5 % + 2 ед. мл. разр.) |
| КОЭФФИЦИЕНТ АМПЛИТУДЫ (CF) | |
| Диапазон измерений | 1 … 10 |
| Погрешность | ± (5 % + 1 ед. мл. разр.) |
| МОЩНОСТЬ (BT, BAP, BA) | |
| Диапазон измерений | 250 Вт … 1,56 ГВт |
| Погрешность | ± (4 % + 4 ед. мл. разр.) |
| КОЭФФИЦИЕНТ МОЩНОСТИ (PF, DPF) | |
| Диапазон измерений | 0 … 1 |
| Погрешность | ± 0,04 |
| КОЭФФИЦИЕНТ К (KF) | |
| Диапазон измерений | 1… 30 |
| Погрешность | ±10 % |
| КОЭФФИЦИЕНТ ГАРМОНИК (THD) | |
| Диапазон измерений | 0 … 99,9 % |
| Погрешность | ±(3 % + 8 ед. мл. разр.) |
| РЕГИСТРАЦИЯ ПЕРЕХОДНЫХ ПОМЕХ | |
| Диапазон измерений | Выбор 20/50/100/200 % выше или ниже сетевого напряжения |
| Погрешность | ± 5 % полной шкалы |
| Переходные помехи | 40 нс; до 40 помех |
| БРОСКИ ПУСКОВОГО ТОКА | |
| Время измерений | 1 с … 5 мин (по выбору) |
| Диапазон измерений | 1 A … 1000 A |
| Погрешность | ± 5 % полной шкалы |
| СОПРОТИВЛЕНИЕ | |
| Диапазон измерений | 500 Ом … 30 MОм |
| Погрешность | ± (0,6 %+5 ед. мл. разр.) |
| ЕМКОСТЬ | |
| Диапазон измерений | 50 нФ … 500 мкФ |
| Погрешность | ± (2 %+10 ед. мл. разр.) |
| ТЕМПЕРАТУРА | |
| Диапазон измерений | -100 °С … 400 °С; - 200 °F … 800 °F |
| Погрешность | ± (0,5 %+5 ед. мл. разр.) |
| ЦИФРОВОЙ ОСЦИЛЛОГРАФ | |
| Частота дискретизации | 25 МВыб/с |
| Полоса пропускания канала | 20 МГц |
| Коэффициент отклонения | 5 мВ/дел ... 500 В/дел. |
| Коэффициент развертки | 20 нс/дел … 60 с/дел. |
| ОБЩИЕ ДАННЫЕ | |
| Габаритные размеры | 232 x 115 x 50 мм |
| Масса | 1,1 кг |
| Источник питания | NiCd аккумуляторы, 4 часа непрерывной работы |
| № | Наименование | Количество |
| 1. | Измерители качества напряжения питания Fluke 43B | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | AC20 Промышленные тестовые зажимы | 1 |
| 4. | BB120 Адаптер со штырькового разъёма на BNC | 1 |
| 5. | BP120MH Ni-MH аккумулятор (установлен) | 1 |
| 6. | PM 8907 Адаптер питания/зарядное устройство | 1 |
| 7. | TL24 Тестовые щупы | 1 |
| 8. | TP4 Наконечники тестовых щупов | 1 |
| 9. | VPS40 Тестовый щуп | 1 |
| 10. | i400s Токовые клещи (400 A) | 1 |
| 11. | AB200 Зажимы "крокодил" | 1 |
| 12. | C120 Жёсткий кейс | 1 |
| 13. | OC4USB Интерфейсный кабель | 1 |
| 14. | SW43W FlukeView® Программное обеспечение | 1 |
