FLIR C3 тепловизор

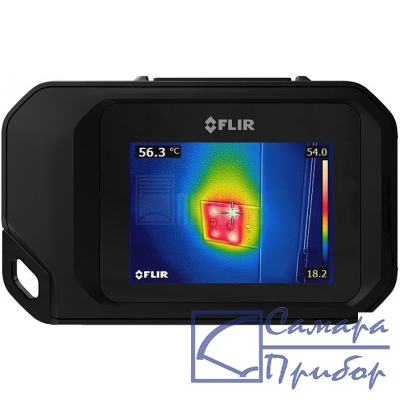

тепловизор FLIR C3Фото FLIR C3
прибор не поставляется
Производитель: FLIR, Швеция
Госреестр РФ: не внесен
Статус: cнят с производства
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Приборы с поверкой в наличии
  • Доставка в Екатеринбург и в другие города России
Варианты обозначения: FLIR C3, FLIRC3, FLIR-C3

Описание тепловизора FLIR C3:

FLIR C3 — это карманный тепловизор повышенной прочности для работников строительного надзора, специалистов по недвижимости, генеральных строительных подрядчиков и всех, кому необходимо средство для быстрого выявления скрытых проблем, связанных с электричеством, энергоэффективностью или влажностью. С помощью FLIR C3 можно легко и быстро обнаружить перегрев предохранителей, обнаружить неисправную проводку в стенах, найти области проникновения холодного воздуха, протечки в трубопроводе и многие другие проблемы.

Камера C3 оснащена функцией MSX, которая дополняет ик-изображения деталями, накладывая изображение видимого спектра на инфракрасное. Картинка получается более чёткой, прорисовываются контуры объектов. Новый тепловизор получил Wi-Fi модуль. Благодаря им можно быстро приступить к обнаружению скрытых дефектов, передавать отснятые тепловизионные изображения, потоковое видео или отчеты в режиме реального времени.

Особенности тепловизора FLIR C3:

Тонкая и прочная камера без проблем поместится в кармане, а ее расширенный функционал позволит вам обнаруживать потенциальные проблемы, подтверждать их устранение и отправлять доказательства клиенту или начальству.

  • Легкий, тонкий корпус, помещающийся в любой карман рабочей формы.
  • Высококачественный информативный 3-дюймовый сенсорный экран с автоматическим изменением ориентации.
  • Поддержка Wi-Fi для быстрой передачи изображений в одноранговой сети.
  • Возможность выделения области для измерения температуры горячих и холодных участков.

Полностью радиометрическая съемка

Сохраняйте тепловые изображения в формате JPEG, а затем настраивайте и анализируйте их с помощью удобной программы FLIR Tools. Это позволит измерять температуру для каждого пикселя и создавать убедительные отчеты.

  • Четкие тепловые изображения, полученные благодаря функции MSX® для более легкого обнаружения проблемных участков.
  • Радиометрические изображения с разрешением до 4800 пикселей, позволяющие измерять температуру в диапазоне от –10 до 150 ºC.
  • Высокая тепловая чувствительность позволяет обнаруживать незначительную разницу температур на строительных объектах.

Автоматическая ориентация

Тепловизор оснащён функцией автоматической ориентации. Благодаря этой функции C3 автоматически подстраивает информацию об измерениях на дисплее к вертикальному или горизонтальному положению камеры. Функция ориентации включается и выключается в настройках камеры.

Сохраняйте фото и видео на встроенную карту памяти

Изображения и видео можно сохранять во встроенной памяти камеры. Камера одновременно сохраняет тепловое и визуальное изображение. Во встроенную память камеры можно сохранить примерно 500 изображений.

Изменение режима температурной шкалы

Тепловизор может работать в двух режимах температурной шкалы:

  • Автоматический режим: в этом режиме камера постоянно выполняет автоматическую регулировку для получения более яркого и контрастного изображения.
  • Режим Заблокировать: в этом режиме камера блокирует диапазон и уровень температуры.

С автоматическим режимом всё ясно, второй требует пояснения. Типичной ситуацией, при которой будет полезен режим «Заблокировать» является поиск температурных аномалий в двух объектах одинаковой конструкции. Например, у вас есть два кабеля, один из которых, по вашему мнению, перегрет. Переведите камеру в «Автоматический режим», направьте её на кабель с нормальной температурой, а затем включите режим «Заблокировать». Когда вы направите камеру в режиме «Заблокировать» на перегретый кабель, он отобразиться на термограмме в более светлом цвете, если его температура будет выше, чем температура первого кабеля. Если вы выполните это в автоматическом режим, цвет обоих объектов может быть одинаковым, несмотря на то, что их температура будет разной.

Изменение видимой отраженной температуры

Данный параметр используется для компенсации излучения, отражаемого объектом. Правильная установка и компенсация видимой отраженной температуры особенно важны в тех случаях, когда коэффициент излучения мал, а температура объекта сильно отличается от отраженной температуры.

Измеряемое тепловизором излучение зависит не только от температуры объекта, но и от излучательной способности объекта. Излучение также исходит от окружающей среды и отражается объектом. На излучение объекта и на отраженное излучение будет также оказывать воздействие поглощение в атмосфере.

Поэтому для точного измерения температуры надо компенсировать эффекты нескольких различных источников излучения. Это осуществляется камерой в реальном времени автоматически. Однако в камеру необходимо ввести следующие параметры объекта.

  • Коэффициент излучения объекта.
  • Видимая отраженная температура.
  • Расстояние между объектом и камерой.
  • Относительная влажность.
  • Температура окружающего воздуха.

Изменение расстояния

Параметр расстояние соответствует расстоянию между объектом и передней линзой объектива камеры. Этот параметр используется для компенсации влияния следующих двух явлений.

  • Поглощение излучения от объекта атмосферой в промежутке между объектом и объективом камеры.
  • Попадание собственного излучения атмосферы в объектив камеры.

Варианты применения тепловизора FLIR C3:

Обнаружение сырости и плесени в доме или квартире:

C помощью инфракрасной камеры можно обнаружить скрытые очаги проникновения влаги в помещении, которая со временем становится причиной распространения грибковой чёрной плесени. Она опасна для здоровья и несёт в себе токсины, которые становятся причиной серьёзных лёгочных заболеваний и даже онкологии. Поврежденная влагой область имеет иную теплопроводность, из-за иной теплоёмкости по сравнению с окружающим материалом. Множество факторов влияют на то, как повреждения и-за действия влажности и воды будут выглядеть на инфракрасном изображении.

Например, нагрев и охлаждение таких участков происходит с различной скоростью в зависимости от материала и времени дня. На изображении показана обширная протечка на наружной стене, где вода проникла во внешнюю обшивку из-за неправильно установленного наружного подоконника.

Дефектный контакт в розетке:

В зависимости от типа соединения в розетке, неправильная разводка проводов может привести к локальному повышению температуры. Такое повышение температуры вызывается уменьшением поверхности контакта между точкой соединения входящего провода и розеткой, может привести к пожару. Конструкции розеток разных производителей могут иметь значительные различия.

Но дефекты в розетке могут выглядеть на инфракрасном изображении почти одинаково, в виде яркого бело-жёлтого пятна. Локальное повышение температуры может также возникнуть из-за неправильного контакта между проводом и розеткой или из-за разницы нагрузок. На изображении ниже показано присоединение кабеля к розетке, при котором неправильный контакт в соединении привел к локальному повышению температуры. Тепловизор позволяет найти нагрев соединений.

Окисление контактов розетки:

Контактные поверхности розетки могут окисляться. Окислы часто приводят к локальному повышению сопротивления при подключении к розетке, что можно увидеть на инфракрасном изображении. Окисленная область разогревается сильнее, это место на термограмме выглядит как яркое пятно. Любые неисправности розеток, в конечном итоге, вызывают возгорание окружающих элементов и как следствие пожар.

Локальное повышение температуры может также возникнуть из-за неправильного контакта между проводом и розеткой или из-за разницы нагрузок, при неправильном подключении провода под винт. На изображении ниже показан ряд плавких предохранителей, один из которых имеет повышенную температуру на контактных поверхностях по отношению к зажиму. Повышение температуры незаметно на оголенном металле держателя предохранителя, но видно на керамическом материале предохранителя.

Дефекты теплоизоляции:

Дефекты изоляции могут возникнуть по причине естественного старения, нарушений монтажа, атмосферных факторов и механических воздействий. Полость в стене оказывается заполненной не полностью, изоляция проваливается или разрушается. Инфракрасная камера позволяет увидеть такие дефекты теплоизоляции, так как у них иные характеристики теплопроводности, по сравнению с участками с правильно установленной изоляцией, а также увидеть область, где воздух проникает в каркас здания.

При осмотре здания тепловизором, разность температур между внутренней и наружной частью должна быть не менее 10°C. Стойки, водопроводные трубы, бетонные колонны могут выглядеть на инфракрасном изображении как дефекты теплоизоляции. На изображении ниже изоляция в несущей конструкции крыши отсутствует. Из-за отсутствия изоляции воздух проник в конструкцию крыши, что видно по характерному отличию на инфракрасном изображении.

Сквозняк:

Сквозняки можно обнаружить под плинтусами, вокруг дверных и оконных коробок, за потолочным плинтусом, они проникают в помещение через щели под подоконником. Такие сквозняки незаметны, но их можно увидеть с помощью тепловизора, так как поток более холодного воздуха охлаждает окружающую поверхность. При выявлении сквозняков в доме необходимо создать давление ниже атмосферного.

Перед тепловизионным обследованием закройте все двери, окна и вентиляционные отверстия, включите на некоторое время вытяжной вентилятор на кухне или в ванной. На инфракрасном изображении сквозняка часто видна форма потока, характерная для пара. На рисунке ниже ясно видно эту форму. Нужно помнить, что сквозняки могут скрываться теплом от систем обогрева пола, их следует выключить после прогрева помещения. На изображении ниже показан потолочный люк, неправильная установка которого привела к сильному сквозняку.

Технические характеристики тепловизора FLIR C3:

ПараметрЗначение
Общие сведения
ИК-датчик80 × 60
Тепловая чувствительность< 0,10°C
Поле зрения41°°× 31°
Минимальное фокусное расстояниеТермические снимки: 0,15 м MSX®: 1 м
Частота смены кадров9 Гц
ФокусировкаФиксированная
Спектральный диапазонОт 7,5 до 14,0 мкм
Цифровая камера640 × 480 пикселей
Фокусировка цифровой камерыФиксированная
Представление изображений
Режимы изображенийТепловое, обычное, MSX®, наложение изображений
Галерея изображенийДа
MSX®Наложение деталей обычного изображения на тепловое с полным разрешением
Цветовые палитры«Железо», «Радужная», «Радужная интенсивная», «Оттенки серого»
АвтоориентацияДа
Сенсорный экранДа, емкостный
Измерения и анализ
Диапазон температур объектаОт –10 до 150 °C
Погрешность±2°ºC или ±2 %, в зависимости от того, какая величина больше, при номинальной температуре 25 ºC
Фотометр областейВкл./выкл.
ОбластьВыделение области для измерения максимальных или минимальных значений
Коррекция излучающей способностиДа. Матовый, полуматовый, полуглянцевый варианты, а также пользовательские значения.
Коррекция измеренийПоправка на излучающую способность и отраженную эффективную температуру
Хранение и передача изображений
Носитель данныхВнутренняя память не менее чем на 500 наборов изображений
Формат изображенияСтандартный JPEG с 14-битными данными измерений
Потоковая передача нерадиометрического инфракрасного видеоизображенияДа
Передача обычного потокового видеоДа
Передача данных и интерфейсы подключения
Интерфейсы обмена даннымиWi-Fi, USB
Wi-FiВ одноранговых (самоорганизующихся) или инфраструктурных сетях
USB 2.0Разъем USB Micro-B для обмена данными с компьютером
Дополнительные сведения
Тип аккумулятораПерезаряжаемый литий-ионный полимерный аккумулятор
Время работы от аккумулятора2 ч
Система зарядкиЗарядка внутри камеры
Время зарядки1,5 ч
Питание от внешнего источникаАдаптер перем. тока, входное напряжение: 90–260 В перем. тока, выходное напряжение на камеру: 5 В
Диапазон рабочих температурОт –10 до 50 °C
Диапазон температур храненияОт –40 до 70 °C
Масса0,13 кг
Габаритные размеры125 × 80 × 24 мм

Комплект поставки FLIR C3

НаименованиеКоличество
1.Тепловизор FLIR C31
2.Ремешок1
3.Чехол1
4.Источник питания1
5.Зарядное устройство1
6.Штатив1
7.USB-кабель1
8.Печатная документация1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
