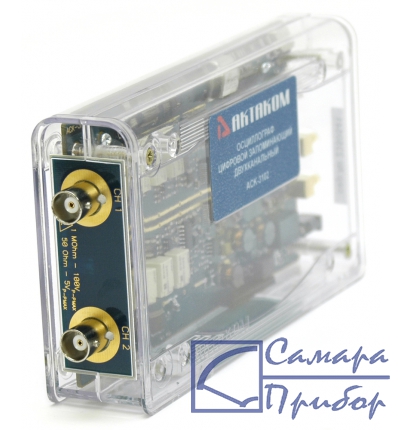

АСК-3102 1Т двухканальный USB осциллограф - приставка + анализатор спектра

• Тип: приставка к ПК, цифровой, портативный, запоминающий, осциллограф-анализатор, USB-осциллограф
• Количество каналов: 2
• Полоса пропускания: 100 МГц
• Частота дискретизации: 100 МГц
• Память: 128 кБ
• Синхронизация: автоколебательный, ждущий, по фронту, по времени нарастания, по длительности импульса, по глитчу, по ранту, по окну, по логическим условиям
• Режимы работы: курсорные измерения, автоизмерения, БПФ, пиковый детектор, самописец
• Встроенный прибор: калибратор, анализатор БПФ
• Интерфейс: USB

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК.

Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

• 2 независимых канала с полосой пропускания до 100 МГц
• буфер записи до 128 кБ на канал (определяется пользователем)
• произвольно выбираемая длина предзаписи/послезаписи
• высокая чувствительность (от 10 мВ/дел)
• автоматическая настройка на входные сигналы
• расширенные режимы синхронизации
• большой выбор курсорных и автоматических измерений
• статистические измерения и построение гистограмм
• анализатор спектра (БПФ)
• цифровой люминофор
• аварийная сигнализация
• подключение к ПК через USB 2.0
• вх./вых. внешней синхронизации (совместимость - ТТЛ)

Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Приложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика.

Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для обработки и автоматических измерений в приложение встроен модуль анализа.

В стандартные функции модуля анализа USB-осциллографа входят:

• цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
• цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
• различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
• аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
• функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
• автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
• спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
• статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
• калькулятор формул;
• редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Минимальное значение длительности измеряемого интервала: не меньше пяти периодов дискретизации с интервалом следования также, не менее пяти периодов дискретизации.

Максимальное значение длительности измеряемого интервала: не более 65535 периодов дискретизации.

При последовательных типах запуска источниками событий А и В могут быть каналы А, В, внешний вход. Условиями запуска последовательных типов являются фронты сигналов событий А, В. Количество повторения событий А, В: от 1 до 255.

Воможности

Опция расширенных режимов синхронизации запуска позволяет применять прибор в качестве «умного» синхронизирующего устройства. На выходе разъема Х1 по заданным условиям можно получить сигнал запуска уровня ТТЛ для любого другого прибора по внешнему сигналу или сигналам (по входам «СН 1» и/или «СН 2»).

• Осциллограф АСК-3102 1Т;
• Программное обеспечение AKTAKOM Oscilloscope Pro под Windows 98/Me/NT4/2000/XP/Vista/7 (компакт-диск);
• Руководство по эксплуатации (компакт-диск);
• Паспорт.

• Осциллографические щупы HP-9151R (1:1/1:10, 150 МГц);
• Кабель USB-мини тип А-B для соединения прибора с ПК;
• Сетевой адаптер АТН-0503;
• Осциллографические щупы HP-9258R (1:100, 250 МГц);
• BNC кабель PTL922, PTL923, PTL924;
• Комплект разработчика SDK.
