AC-Tester прибор контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования

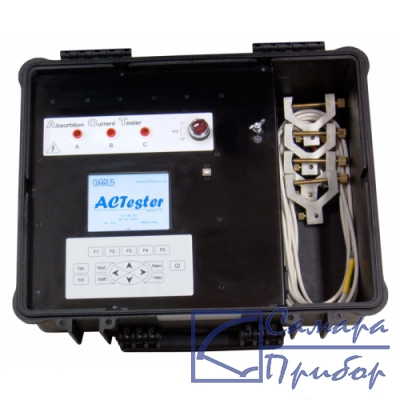

прибор контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования AC-TesterФото AC-Tester
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
Производитель: Россия
Госреестр РФ: 55262-13
Статус: производится
Наличие в Екатеринбурге: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Екатеринбург и в другие города России
Варианты обозначения: АСTester, АС Tester, АС-Tester, ACTester, AC Tester, AC-Tester, АСТ, аст, ACT, act

Назначение прибора контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования AC-Tester:

Переносной прибор AC-Tester (Absorption Current Tester) предназначен для оценки технического состояния изоляции высоковольтного оборудования в режиме «off-line». AC-Tester может быть использован для определения параметров кабельных линий с бумажно-масляной изоляцией, с изоляцией из сшитого полиэтилена (PE/VPE), для контроля изоляции электрических машин и трансформаторов и т.д.

Описание прибора контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования AC-Tester:

Для эффективной оценки технического состояния изоляции различного типа в приборе AC-Tester реализованы три диагностических подхода к определению абсорбционных характеристик изоляции, три взаимодополняющих метода.

Метод определения и анализа коэффициентов абсорбции и поляризации

Применяется для любого типа изоляции (зарядная характеристика). Проводится измерение величины зарядного тока изоляции при значениях времени в 15, 60 и 600 секунд. По значениям этих токов рассчитываются:

  • Коэффициент абсорбции: KABC = R60 / R15 (где R – сопротивления изоляции). Изоляция хорошего качества должна иметь коэффициент абсорбции в диапазоне от 1,3 до 1,8. Если значение коэффициента абсорбции меньше 1,3, то эксплуатировать оборудование с такой изоляцией опас- но.
  • Коэффициент поляризации изоляции: KPOL = R600 / R60. Изоляция хорошего качества должна иметь коэффициент поляризации в диапазоне от 2 до 4. Если значение коэффициента поляризации меньше 1,5, то эксплуатировать оборудование с такой изоляцией также опасно.

Если представить высоковольтную изоляцию в виде нескольких слоев, имеющих активное и емкостное сопротивление, то расчетным коэффициентам KABC и KPOL можно придать понятный физический смысл. Ток через изоляцию должен с течением времени уменьшаться по мере заряда емкостей слоев. Чем больше изоляция увлажнена, имеет больше дефектов, тем меньше активное сопротивление цепи заряда, тем быстрее зарядятся емкости слоев.

Метод измерения возвратного напряжения, RVM-анализ

Применяется для бумажно-масляной изоляции. Это разрядная характеристика, метод вольтметра. Измерения проводятся дважды после заряда изоляции напряжениями 1 и 2 кВ. Пример кривых изменения возвратного напряжения показан на рисунке.

Чем хуже будет изоляция, тем меньше будет амплитудное значение возвратного напряжения, тем быстрее оно затухнет. Отсутствие линейности между кривыми при двух зарядных напряжениях 1 и 2 кВ также говорит о плохом качестве изоляции.

Метод измерения тока релаксации, IRC-анализ

Предназначен для диагностики изоляции из сшитого полиэтилена. Это метод измерения разрядного тока, метод амперметра. Проводится после предварительного заряда изоляции напряжением 1 кВ.

В соответствии с многослойной схемой замещения изоляции, чем раньше на графике будет наблюдаться пик, тем хуже состояние изоляции и больше ее загрязнение и увлажнение, тем меньшим остаточным ресурсом обладает изоляция контролируемого объекта.

Следует понимать, что само значение амплитуды пика не несет большого физического смысла, обычно график следует рассматривать как безразмерный, сравнивая только времена достижения пика. Из двух одинаковых высоковольтных объектов худшим является тот, в котором амплитудное значение на графике достигается раньше. Аналогично можно говорить и о сравнении изоляции фаз одного объекта.

Технические характристики прибора контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования AC-Tester:

ПараметрЗначение
Количество каналов3
Максимальный зарядный ток каждого источника2 мА
Напряжение встроенного источника для заряда изоляции1 или 2 кВ
Диапазон измеряемых токов релаксации в изоляции1 нА - 2,6 мкА
Разрядность АЦП в методе коэффициента абсорбции и измерения тока релаксации16 бит
Разрядность АЦП в методе измерения возвратного напряжения14 бит
Погрешность измерения тока± 5 %
Погрешность измерения напряжения± 5 %
Диапазон измерения напряжения(20 - 2500) В
Диапазон измерения тока в методе коэффициентов абсорбции(0,005 - 10,5) мкА
Диапазон измерения тока в методе измерения тока релаксации(0,005 - 1,9) мкА
Распределение энергонезависимой памяти (Flash)Динамическое
Общий объем / Область данных256 Мбайт
Время храненияНеограниченно
ДисплейЦветной ЖКИ с подсветкой, 640×480 точек
Порт для связи с компьютеромUSB 1.1
Питание прибора220В / аккумулятор
Время работы прибора:
- дежурный режим без подсветки
- дежурный режим с подсветкой
- режим регистрации
- время полной зарядки

28 ч
23 ч
6 ч
16 ч
Диапазон рабочих температур-10 - +50 оC
Габаритные размеры, не более520×450×230 мм
Масса прибора, не более12 кг

Комплект поставки AC-Tester

НаименованиеКоличество
1Прибор контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования ACTester1
2Кабель интерфейсный (USB)1
3Программное обеспечение1
4Комплект технической документации1
5Сетевой кабель питания1
6Высоковольтный соединительный кабель со струбциной3
7Кабель заземления со струбциной1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
